HY-PS13は、ウェハーのフォトレジスト剥離、洗浄、表面活性化専用のCCP真空プラズマシステムです。研究室や少量生産の半導体製造で広く利用されており、ポンプとガスモジュールを備えたステンレス製チャンバーは、接合、コーティング、薄膜プロセスにおける材料表面の密着性と親水性を向上させます。
ブランド :
HYRNUS商品番号 :
HY-PS13注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
Chinaウェハーフォトレジスト剥離および表面活性化用13L CCP RF真空プラズマクリーナー
製品紹介

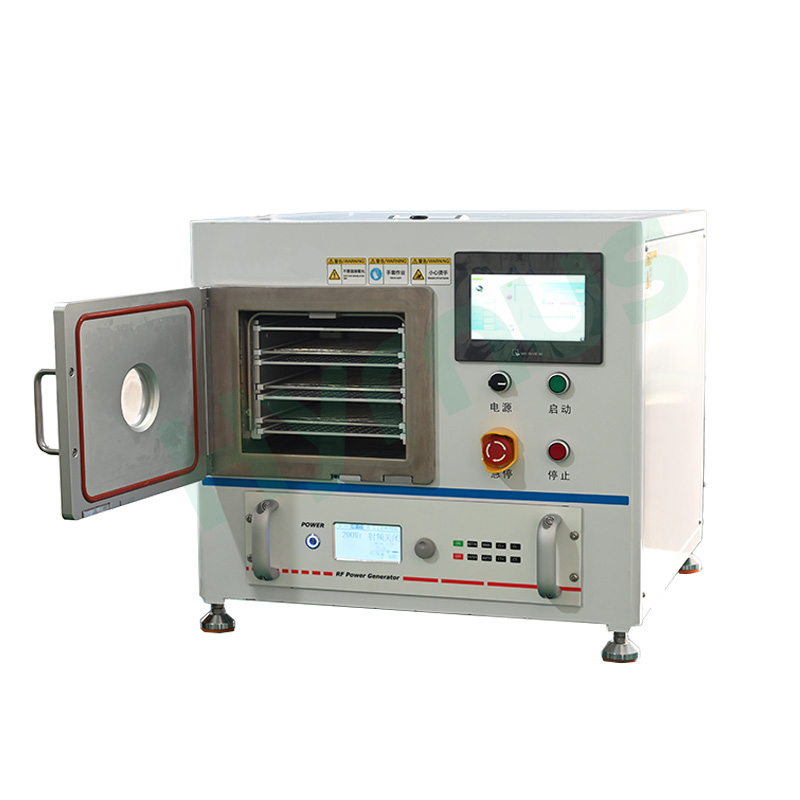

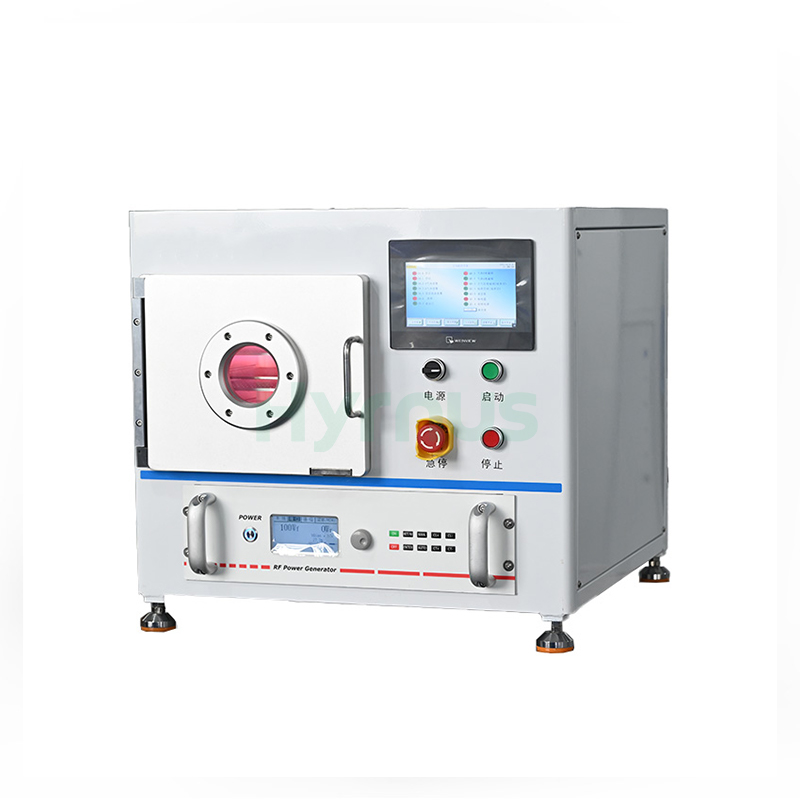

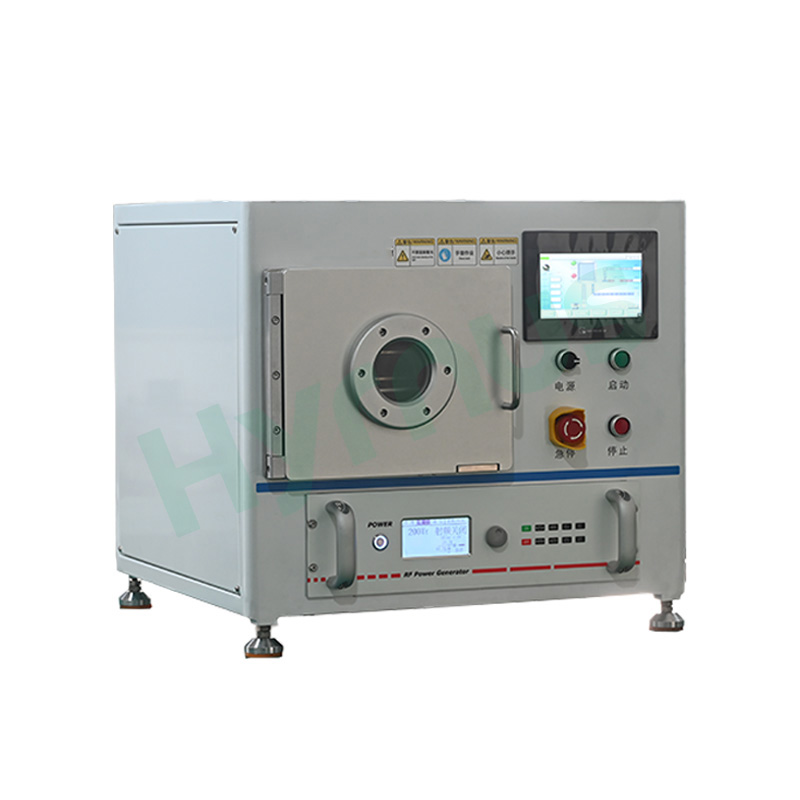

HY-PS13 13L RF真空プラズマクリーナー本装置は、ウェーハおよびシリコン基板のフォトレジスト剥離、表面洗浄、活性化用に設計された容量結合型（CCP）真空プラズマシステムです。大学の研究室、企業の研究開発センター、少量生産の半導体製造ラインなどで広く採用されているこの四角いステンレス鋼製プラズマ装置は、真空処理チャンバー、プラズマ発生器、真空ポンプ、および完全なガス入口・出口アセンブリを統合しています。
軍用グレードの気密溶接、3層ウェハトレイ、13.56MHz自動マッチングRF電源を搭載し、基板表面の密着性を大幅に向上させ、材料の親水性を最適化します。ウェハ接合、コーティング、薄膜成膜、マイクロ流体パッケージング、およびあらゆる種類の精密材料改質ワークフローにおいて、安定した一貫性のある処理性能を実現します。
製品用途
1. 洗浄：有機物、酸化物、金属塩、ナノスケールの微粒子汚染物質などの除去。
2. 活性化：親水性／疎水性修飾、表面エネルギーの改善、官能基グラフト、生体適合性の最適化など。
3. エッチング：表面パターニング、マイクロエッチング、表面形態および粗さの調整など。
4. 接合：PDMSチップなどのマイクロ流体デバイスの接合。
5. フォトレジスト剥離：フォトレジストの灰化、下部反射防止コーティング（BARC）の除去など。
製品の特徴
1. 軍用グレードの溶接技術で製造されたステンレス鋼製真空チャンバーは、優れた気密性と長期耐久性を実現し、安定したプラズマ処理を可能にします。
2. 3層構造のステンレス製サンプルトレイ設計により、小ロット処理に対応し、内部チャンバーのスペース利用率を大幅に向上させます。
3. 使いやすいタッチスクリーンHMIにより、処理サイクル全体のリアルタイム監視とパラメータの完全な制御が可能です。
4. 複数のカスタムプロセスレシピを保存し、ワンクリックで呼び出すことができます。すべての履歴プロセスデータは、実験および生産記録のために完全に追跡可能です。
5. 高精度MFCマスフローコントローラーを2基搭載し、混合ガスの比率を柔軟にテストすることで、洗浄および処理結果を最適化します。
6. 自動インピーダンス整合機能を備えた13.56MHz RFプラズマ電源を搭載し、優れたプロセス安定性と再現性を実現しています。

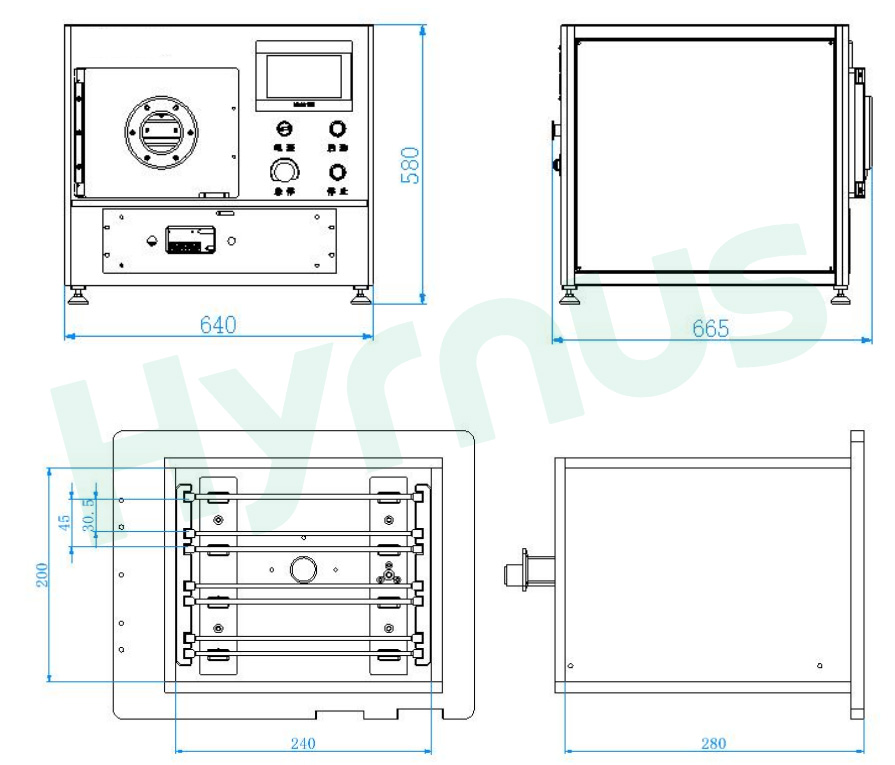

機械外形図および真空チャンバー図
技術仕様
| いいえ。 | カテゴリ | アイテム | 仕様およびパラメータ |
| 1 | プラズマ発生器 | ソリッドステート電源 | 0～300Wの範囲で調整可能、標準正弦波出力；安定性≤±0.5%；過電圧、過電流、過熱、反射電力に対する保護機能付き |
| 抗放射線高周波マッチング器 | 0.1秒以内の高速自動マッチング、ネットワーク通信に対応 | ||
| RF周波数 | 13.56 MHz | ||
| 2 | 真空反応チャンバー | チャンバー材質 | 輸入316ステンレス鋼、軍用グレードのシール付き |
| チャンバー容積 | 240(幅)×280(奥行)×200(高さ)mm; 13L | ||
| 有効処理スペース | 205(幅)×210(奥行)×30(高さ)mm | ||
| 処理層 | 3層 | ||
| 電極間隔 | 45mm | ||
| トレイ間隔 | 30mm | ||
| 均一 | ウェハ内均一性 ≤ ±20%、ウェハ間均一性 ≤ ±20%、バッチ間均一性 ≤ ±20% | ||
| 3 | 放電電極 | 電極 | 特殊な高導電性アルミニウム合金電極 |
| 放電モード | CCPおよびRIEイオン反応放電モード | ||
| 4 | ガス回路制御 | ガス質量流量コントローラー | 300 SCCM |
| ガス回路設計 | 均一なチャンバーガス入口設計により、一貫した洗浄およびエッチング効果を保証します。 | ||
| ガス流路 | 2つのガスチャンネル、Oに対応₂、Ar、N₂、H₂など。腐食性ガスが必要な場合は、事前にご連絡ください。 | ||
| 5 | 真空測定 | 真空測定システム | 測定範囲：5×10⁻²～1.0×10⁵ Pa |
| 測定精度：0.1 Pa | |||
| 6 | ポンプシステム | 真空ポンプ | 16 m³/h |
| 真空パイプライン | ステンレス鋼製配管＋空気圧バルブ | ||
| 7 | 制御システム | コントロールモード | PLC |
| タッチスクリーン | 7インチタッチパネル | ||
| リアルタイム監視 | 電力、真空度、空気圧、ガス流量、稼働時間などをリアルタイムで表示します。 | ||
| ソフトウェアプログラム | 自社開発特許取得済みプラズマ制御システム、3段階の権限管理、自動モードと手動モード、レシピパラメータの設定、保存、呼び出し、アラーム履歴照会、入出力監視 | ||
| アラーム機能 | 真空保護アラーム、グロー放電アラーム、過負荷電力アラーム、空気圧アラーム、位相シーケンスアラーム | ||

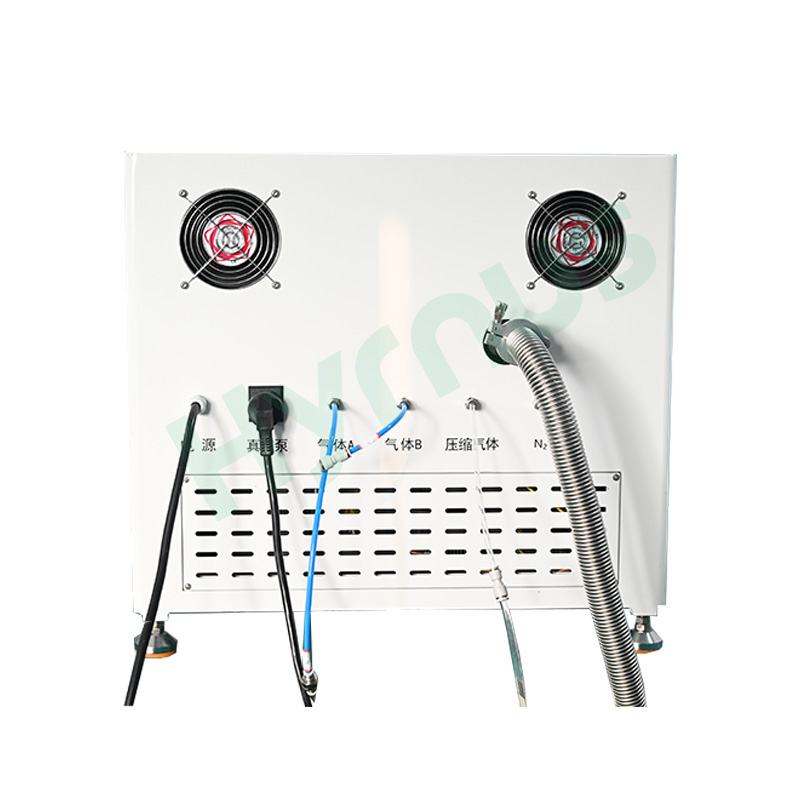

| 8 | サイト利用規約 | 圧力バランス機能 | 圧力安定化のためのバランス調整時間設定が可能なプロセスガス入口をサポート |
| 電源 | 220V、50/60Hz、9A | ||
| ガス管接続部品 | 直径6mm | ||
| ガス純度要件 | 99.99% | ||
| ガス入口圧力 | 0.4～0.6 MPa | ||
| 排気ポート | KF25フランジ | ||
| 9 | ユニット全体のパラメータ | 総消費電力 | 2kW |
| 全体寸法 | 640mm（幅）×665mm（奥行）×580mm（高さ） |
運用環境（お客様側で準備していただくもの）
| いいえ。 | アイテム | 要件 |
| 1 | 電源 | 電源規格：220V、50/60Hz、電圧変動±10%。接地線は国際規格に適合。機器設置場所周辺に強い電磁干渉がないこと。 |
| 2 | インストール環境 | 周囲温度：0～40℃、相対湿度：15～60%。 |
| 3 | ガス源 | O用のガスボンベ₂、Ar、N₂、H₂ およびその他のプロセスガス（減圧弁付き）；入口ガス圧力 ＞0.3MPa、ガス管接続部の直径：Φ6mm。 |
| 4 | 排気管 | 真空ポンプの排気口に接続してください（クリーンルーム用途では必須）。 |
