ブランド :
HYRNUS商品番号 :
HY-HW300注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :

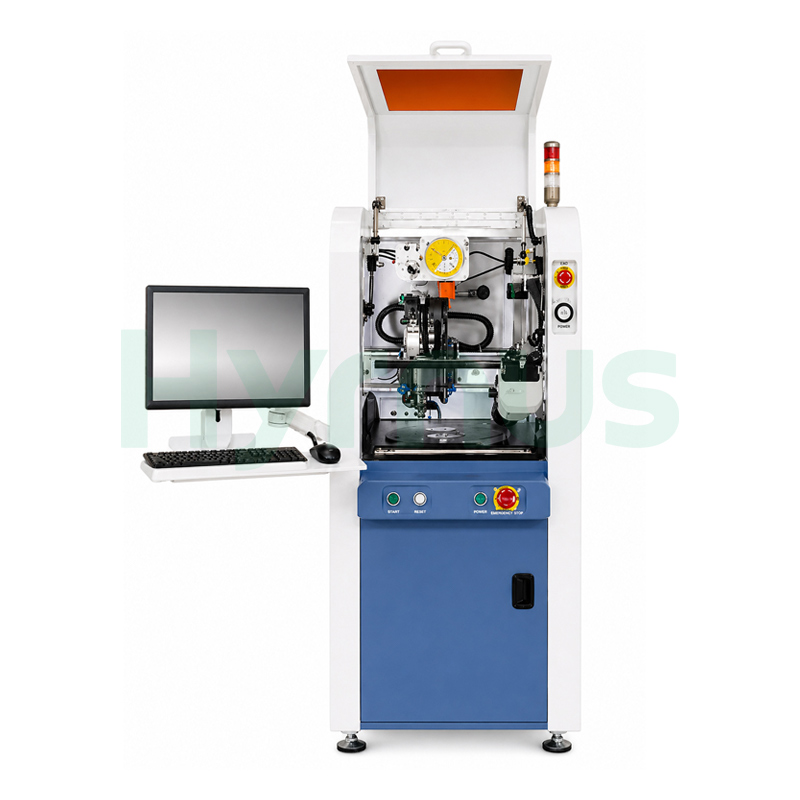

China全自動ヘビーワイヤボンダー パワーモジュールワイヤボンディングマシン
製品紹介
HY-HW300 全自動太線ボンダー 本装置は、特殊電子部品の製造におけるチップ内部のピン接続プロセス向けに特別に設計されており、電子部品製造における主要機器の一つとして認識されています。主に、新エネルギー車や電動自転車などの用途向けパワーモジュール、風力発電・変換モジュール、太陽光発電・変換・蓄電モジュール、リチウムイオン電池電源システム、鉄道輸送システム、医療・航空電源モジュール、自動車部品、コンバータ、その他関連用途に使用されています。
機器の性能
| いいえ。 | 特徴 |
| 1 | 自動リアルタイム接合変形モニタリングにより、溶接状態を直接フィードバック制御します。 |
| 2 | リアルタイム超音波エネルギーモニタリングにより、溶接エネルギーのフィードバック制御を提供 |
| 3 | 定長ループ制御および定高ループ制御機能をサポート |
| 4 | 非破壊引張試験機能をサポート |
| 5 | 前後の切断刃の交換は簡単です。 |
| 6 | アクティブカッティングモードに対応し、安定した精密な切削深さ制御を実現します。 |
| 7 | ボイスコイルワイヤークランプに対応 |
| 8 | 自動力校正に対応 |
| 9 | 高解像度ボンドヘッドメンテナンス画像補助ツール |
技術仕様
| いいえ。 | パラメータ | 仕様 |
| 1. | 接合精度 | ±5 μm @ 3σ |
| 2. | 結合力 | 50～1500g |
| 3. | 接着エリア | X軸：305mm、Y軸：457mm、±220°回転 |
| 4. | 毛細管の長さ | 2.5インチ、2インチ |
| 5. | Zトラベルレンジ | 50 mm、解像度0.1 μm |
| 6. | 電線の種類 | アルミニウム線（100～500μm）、銅線（100～300μm） |
| 7. | 超音波トランスデューサー | 周波数：60kHz、電力：0～60W、段階的な柔軟なアプリケーション機能 |
| 8. | 接着速度 | 1.2本/秒以上 |
| 9. | ループ制御 | 完全にプログラム可能 |
| 10. | オペレーティング·システム | Windows 10 |
| 11. | キャビティ深さ範囲 | 最大35mm |
| 12. | 機器の正味重量 | 約1200kg |
利用規約
| No | アイテム | 要件 |
| 1. | 設置面積（幅×奥行×高さ） | ≤1000 × 1500 × 1700 mm（モニター部分を除く） |
| 2. | 機器の重量 | 約1200kg |
| 3. | 周囲温度 | 室温は通常（20℃～26℃）です。高温での使用は機器の寿命に影響を与えます。 |
| 4. | 圧縮空気の必要量 | 0.4～0.8 MPa、流量 >150 L/分（乾式処理、除塵、油水分離） |
| 残留油分含有量：0.01 ppm；ろ過：粒子径 >0.01 μm；低露点温度：-20℃ | ||
| 5. | 周囲の湿度 | 相対湿度60％以下 |
| 6. | 周囲の振動 | 振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。 |
| 7. | 接地 | 適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。 |
| 8. | その他 | 電源装置が機械の近くにあることを確認してください。 |
| 設置後、測量機器を用いた精密な水平出しが必要です。 | ||
| 騒音、振動、高温、または油汚染のある場所では、本機を使用しないでください。 | ||
| 冷却ファン、換気口、または油汚染源の近くには機械を設置しないでください。 | ||
| 9. | 電圧 | AC 220V ± 10% |
| 10. | 頻度 | 50/60 Hz |
| 11. | 接地 | 接地しなければならない |
| 12. | 力 | 1000W以上 |
| 13. | インターフェース仕様 | 10A、単相3線式 |
製品詳細
HY-WB250M /HY-WB250PM ボールウェッジボンディングマシン 本製品は、ハイブリッド回路、COBモジュール、MCM、MEMS、RF、光電子、マイクロ波、車載電子機器における内部配線接続用に設計されています。200mm以下の製品に対応し、様々なキャビティ深さに対応可能で、安定した超音波出力により信頼性の高いボンディング性能を実現します。
HY-BW830 Wボンダーの怒りこれは、パワーモジュール組立用に設計されたアルミニウムワイヤボンディングシステムであり、主にバッテリーとバスバー間のリード線接続に使用され、125～500μmのアルミニウムワイヤ径に対応しています。
HY-HW3741A 自動超音波式厚手アルミ ワイヤーウェッジボンダー 回転式接着ヘッド、自動デジタル周波数追跡、高精度圧力制御、高度な画像認識、およびクローズドループモーション制御を搭載しています。
HY-HW3850 自動超音波 重量級アルミ線ウェッジボンダー TO-220、TO-247、TO-252、TO-251、TO-263などのパワー半導体パッケージの高効率ワイヤボンディング用に設計されています。デュアルボンディングヘッド、PR視覚位置決め機能、自動ロード/アンロード機能を備え、125～500μmのアルミニウムワイヤ径に対応し、量産向けに正確で安定した一貫性のあるボンディングを実現します。
HY-HW3200 超音波 重量級アルミ線ウェッジボンダー 本装置は、MOSFET、高出力トランジスタ、ダイオード、サイリスタ、パワーモジュールなどのパワー半導体デバイスの内部ワイヤボンディング用に設計されています。高精度な動作制御、調整可能なボンディングパラメータ、安定した超音波出力、1～6点のボンディングポイントのサポートといった特長を備え、信頼性の高いボンディング品質と効率的な動作を実現します。
HY-WB300ワイヤボンディングマシンは、高度な半導体パッケージング向けに設計された高精度全自動ワイヤボンディングシステムで、SOT、SOP、MEMS、DFN、QFN、SiPなどのパッケージ形状に対応し、金、銅、銀、パラジウムメッキ銅、合金ワイヤなどに対応しています。
HY-WB200ワイヤボンダーは、SOT、SOP、MEMS、DFN、QFN、SiP、および様々なパッケージ形状に対応した高精度自動ワイヤボンディングシステムで、金、銅、銀、合金ワイヤに対応しています。
HY-RW4000 高精度半導体ワイヤ再接着装置これは、プリント基板（PCB）メーカー向けに特別に設計された機械です。 再接着 回路基板。
