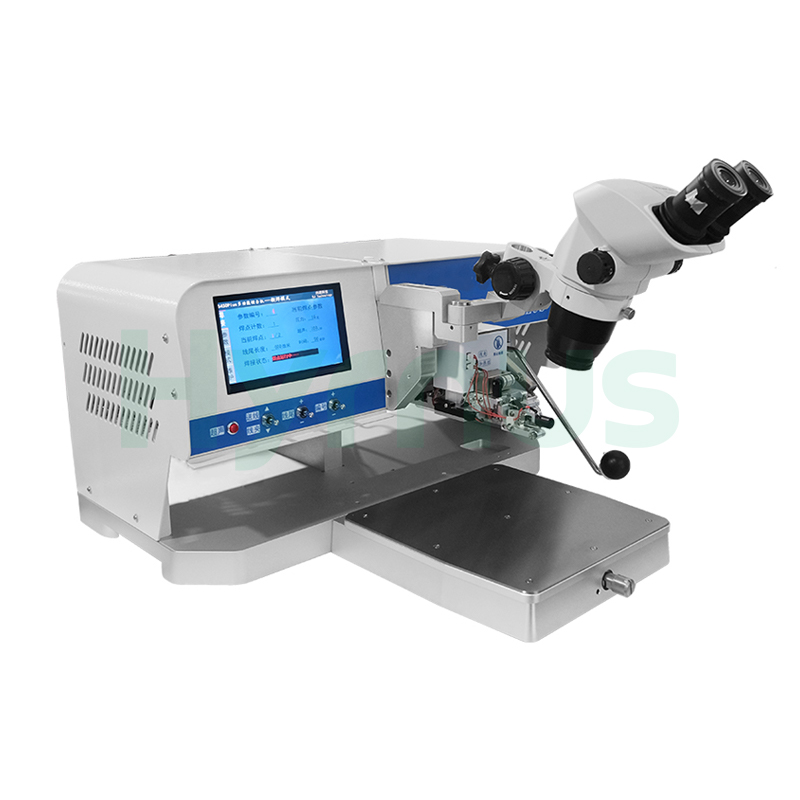

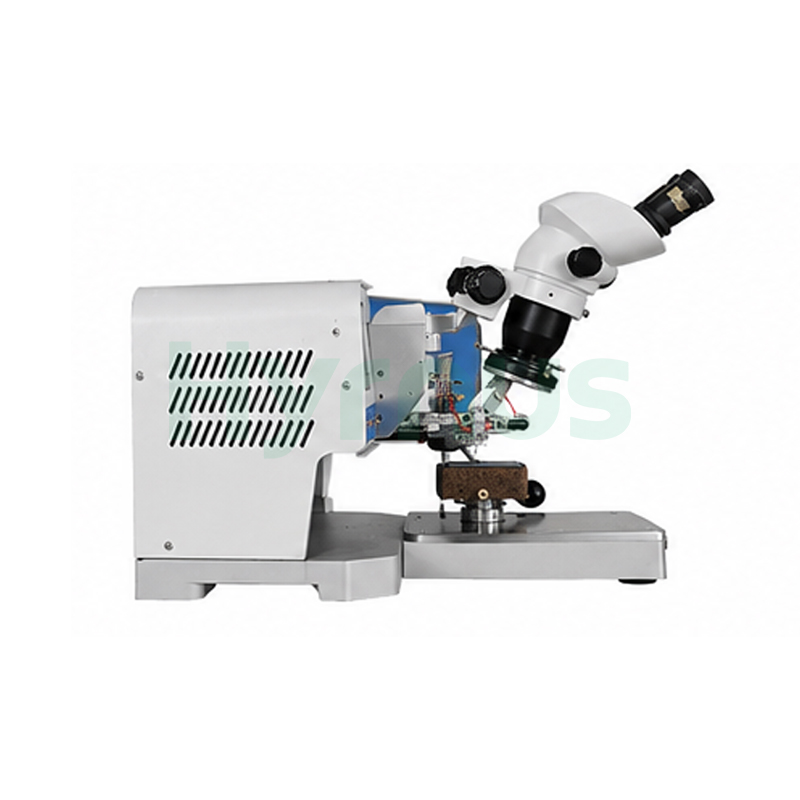

HY-WB350PM / HY-WB350M 金線ウェッジボンディングマシン 本製品は、ハイブリッド回路、COBモジュール、MCM、MEMS、RF、マイクロ波、光電子、車載電子機器におけるチップ間相互接続用に設計されています。200mm以下の製品に対応し、安定した超音波出力により信頼性の高いボンディング性能を実現します。
ブランド :
HYRNUS商品番号 :
HY-WB350PM / HY-WB350M注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China金線ウェッジボンディングマシン COBパッケージングウェッジボンダー（特殊合金線用）
製品紹介
HY-WB350PM / HY-WB350M金線ウェッジボンディングマシン本製品は、特殊な電子部品パッケージにおけるチップ間相互接続のために設計されています。ハイブリッド回路、COBモジュール、MCM、MEMSデバイス、RFおよびマイクロ波モジュール、光電子デバイス、軍用電子機器、車載用電子モジュールなどに適しています。
本装置は、寸法が200mm以下のデバイスに対応しています。長さの異なるボンディングツールを交換することで、15mmと21mmのキャビティ深さに対応可能です。また、ゼロテールスタッドバンプにも対応し、安定した超音波エネルギー出力と統合された電気制御システムを備えているため、一貫したボンディング品質と信頼性の高い動作を保証します。
アプリケーション
特徴
| いいえ。 | 特徴 |
| 1 | 高周波および低周波トランスデューサーに対応 |
| 2 | 高精度閉ループ圧力制御システム（精度1g以内） |
| 3 | ゼロワイヤテールバンプ（スタッドバンプ）機能に対応 |
| 4 | 高出力モードと低出力モードをワンタッチで切り替え可能 |
| 5 | 統合電気制御システム |
主な技術仕様
| NO | セクション | パラメータ | 仕様 | その他のパラメータ | |
| 1. | ボンドヘッド | Zトラベル | 18mm | スプールサイズ | 1/2インチ |
| 2. | XY範囲 | X: 15 mm、Y: 15 mm | |||
| 3. | リフトテーブル | Zトラベル | 0～18mm | ヒーター温度 | 室温～200℃ |
| 4. | XY範囲 | 250 mm × 270 mm | 操作メニュー | 7インチTFTタッチスクリーン、中国語メニュー | |
| 5. | 超音波パワー | デジタル制御、1000倍分割 | 電源 | 220V ± 10% @ 50/60Hz、≤500W | |
| 6. | 結合力 | 1～250g | 設置面積（幅×奥行×高さ） | ≤620 × 640 × 450 mm | |
| 7. | 電線の種類 | HY-WB350PM: 金線 15～75μm、,アルミニウム線 18～100μm，金リボン 12.7×50～25.4×300μm、特殊合金線 HY-WB350M: 金線 15～75μm、白金線 18～25μm、アルミニウム線 18～100μm | 重さ | 総重量：約70kg、正味重量：約45kg | |
| 8. | 標準構成 | 本体、1/2インチスプール、LED照明、実体顕微鏡、ワークホルダー、90°ワイヤフィーダー | |||
利用規約
| No | アイテム | 要件 |
| 1. | パラメータ | 仕様 |
| 2. | 周囲温度（室温） | 15℃～30℃ |
| 3. | 周囲の相対湿度 | 30%～60%（結露なし） |
| 4. | 振動 | 振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。 |
| 5. | 電力要件 | 1. 電圧：220V ± 10% 2. 電力：≤ 500W 3. 周波数：50/60Hz |
| 6. | 接地 | 適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。 |
| 7. | 電圧 | 220V ± 10% |
| 8. | 頻度 | 50/60Hz |
| 9. | 接地 | 接地しなければならない |
| 10. | 力 | ≤ 500W |
| 11. | インターフェース仕様 | 5A、単相3線式 |
