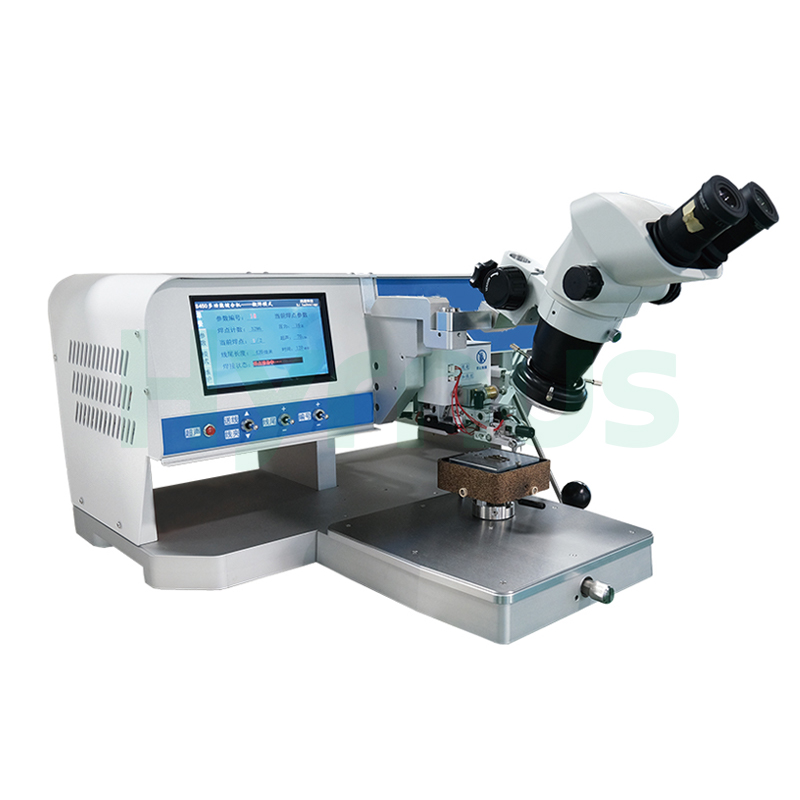

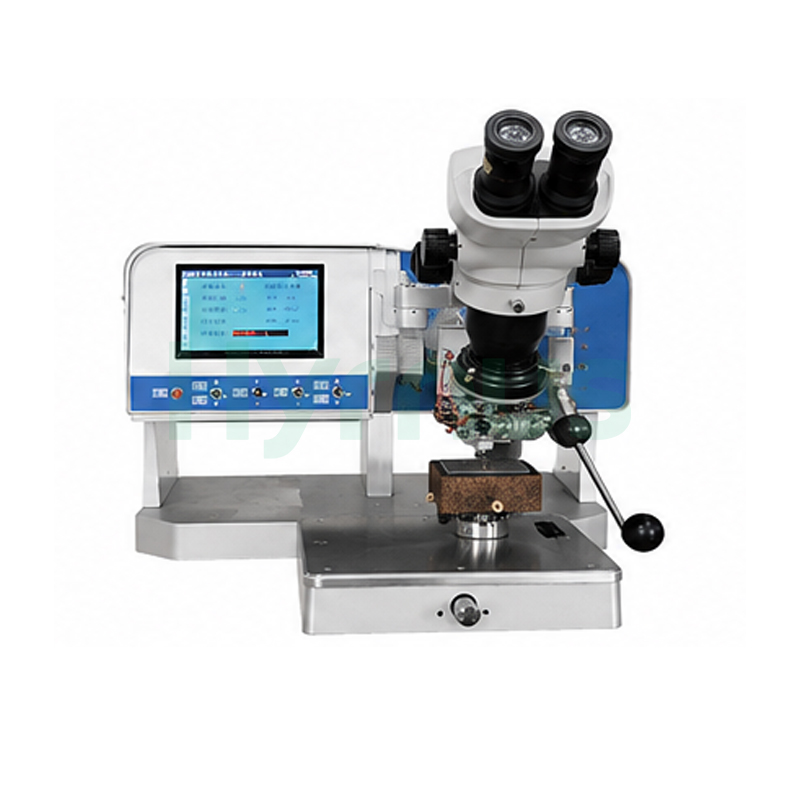

HY-WB150M 金 リボンボンディングマシン本製品は、ハイブリッド回路、COBモジュール、MCM、MEMS、RF、マイクロ波、光電子、車載電子機器におけるチップ間相互接続用に設計されています。200mm以下の製品に対応し、安定した超音波出力により、信頼性と一貫性のあるボンディングを実現します。
ブランド :
HYRNUS商品番号 :
HY-WB150M注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :
China金リボンボンディング装置 半導体ウェッジワイヤボンダー
製品紹介
HY-WB150M金リボンボンディングマシン 本製品は、特殊な電子部品パッケージにおけるチップ間相互接続のために設計されています。ハイブリッド回路、COBモジュール、MCM、MEMSデバイス、RFおよびマイクロ波モジュール、光電子デバイス、軍用電子機器、車載用電子モジュールなどに適しています。
本装置は、寸法が200mm以下のデバイスに対応しています。長さの異なる接合ツールを交換することで、12mmから15mm、または21mmまでのキャビティ深さに対応可能です。また、ゼロテールスタッドバンプにも対応し、安定した超音波エネルギー出力と統合された電気制御システムを備えているため、信頼性の高い動作と一貫した接合品質を実現します。
アプリケーション
特徴
| いいえ。 | 特徴 |
| 1 | 中国語タッチスクリーンインターフェースを備えた高度なプロセス学習 |
| 2 | 異なる空洞深さ（12mm～15mm）のデバイスに対応可能/21mm長さの異なる毛細管モデルを置き換えることによって |
| 3 | ゼロワイヤテールバンプ（スタッドバンプ）機能に対応 |
| 4 | DSP位相同期制御による安定した超音波出力 |
| 5 | 優れた細線接合制御と軟質基板への適応性 |
主な技術仕様
| NO | セクション | パラメータ | 仕様 | その他のパラメータ | |
| 1. | ボンドヘッド | Zトラベル | 18mm | スプールサイズ | 1/2インチ |
| 2. | XY範囲 | X: 15 mm、Y: 15 mm | |||
| 3. | リフトテーブル | Zトラベル | 0～18mm | ヒーター温度 | 室温～200℃ |
| 4. | XY範囲 | 250 mm × 270 mm | 操作メニュー | 7インチTFTタッチスクリーン、中国語メニュー | |
| 5. | 超音波パワー | デジタル制御、1000倍分割 | 電源 | 220V ± 10% @ 50/60Hz、≤500W | |
| 6. | 結合力 | 1～250g | 設置面積（幅×奥行×高さ） | ≤620 × 640 × 450 mm | |
| 7. | 電線の種類 | 金リボン 50×12.5～300×25.4μm | 重さ | 総重量：約70kg、正味重量：約45kg | |
| 8. | 標準構成 | 本体、1/2インチスプール、LED照明、実体顕微鏡、ワークホルダー、90°ワイヤフィーダー | |||
利用規約
| No | アイテム | 要件 |
| 1. | パラメータ | 仕様 |
| 2. | 周囲温度（室温） | 15℃～30℃ |
| 3. | 周囲の相対湿度 | 30%～60%（結露なし） |
| 4. | 振動 | 振動は機器の精度に影響を与える可能性があります。振動源から遠ざけてください。 |
| 5. | 電力要件 | 1. 電圧：220V ± 10% 2. 電力：≤ 500W 3. 周波数：50/60Hz |
| 6. | 接地 | 適切に接地する必要があります。接地に関する規定については、地域の規制に従ってください。 |
| 7. | 電圧 | 220V ± 10% |
| 8. | 頻度 | 50/60Hz |
| 9. | 接地 | 接地しなければならない |
| 10. | 力 | ≤ 500W |
| 11. | インターフェース仕様 | 5A、単相3線式 |
商品詳細
