LED用高精度ダイ選別・配置機

 高精度ダイソート＆配置M機械 LED用

製品紹介

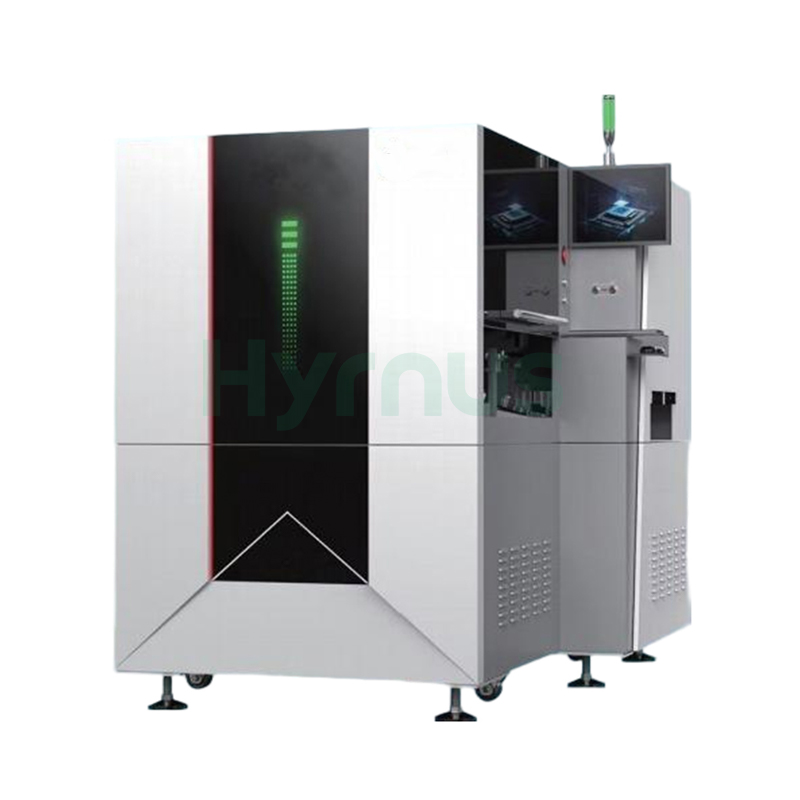

HY-LD600 ダイボンダー 1212サイズ以上のSMD部品に対応し、最大実装速度120,000個/時、実際の単一マシン処理能力は90,000個/時以上、実装精度は±0.1mm、初回パス歩留まりは90%以上を実現しています。このシステムは、デュアルZ軸を備えたカスタムピックアップヘッド、350×350mmの基板サイズ対応、2レーンのフィーダーに振動プレート式バルク材料供給機構を備えており、LED部品のテープ貼りが不要になり、材料コストを大幅に削減します。MARKアライメントと底面インフライトイメージングを搭載したビジョンシステムは、チップあたり0.045秒という最適なタクトタイムを実現します。本機は220V/50Hzで動作し、定格出力は2.65kW、必要な空気供給圧力は0.45～0.5MPa、寸法は1900×1620×1800mm、重量は1850kgです。使いやすいバイリンガルインターフェース、柔軟な生産ライン構成、容易なメンテナンス設計を特長とするHY-LD600は、LEDディスプレイモジュール製造において、コスト効率が高く、高速かつ高精度なソリューションを提供します。

機器の特徴

1212以上の仕様のコンポーネントをサポートします

生産ラインの品質管理における初回合格率を90%以上に効果的に向上させる。

≤ ±0.1 mm

最大12万個/時

90,000個/時以上

柔軟な生産ライン設定が可能

ユーザーフレンドリーなバイリンガル（中国語/英語）インターフェースとシンプルなプログラミング

メンテナンスが容易な設計で、維持管理が簡素化されます。

技術仕様

アイテム	仕様
ピックアップヘッド	1セット：PCB専用カスタマイズ（デュアルZ軸）
最大部品高さ	10 mm
ボードサイズ（幅）×D)	350 × 350 mm
フィーダーレーン	2 × 振動板式バルク材供給機構
コンポーネント供給構成	振動板式バルク材供給機構
ビジュアルシステム	マークアライメント + 飛行中の下面イメージング
最適なタクトタイム	0.045秒/チップ
最高のCPH（1時間あたりの部品生産量）	12万個/時
機器直列接続（スループット）	≥ 90,000個/時（例：8台の機械がライン接続されている場合）
ロールスループット歩留まり	≥ 90%
SMD部品のサイズ範囲	1212以上
配置精度	±0.1 mm
電源	220V、50Hz
定格電力	2.65 kW
空気供給圧力	0.45–0.5 MPa
外形寸法（L） × W × H)	1900 × 1620 × 1800 mm
機械重量	1850 kg
騒音レベル（5分間の平均値）	70 dB
他の	実際の商品によって異なります
