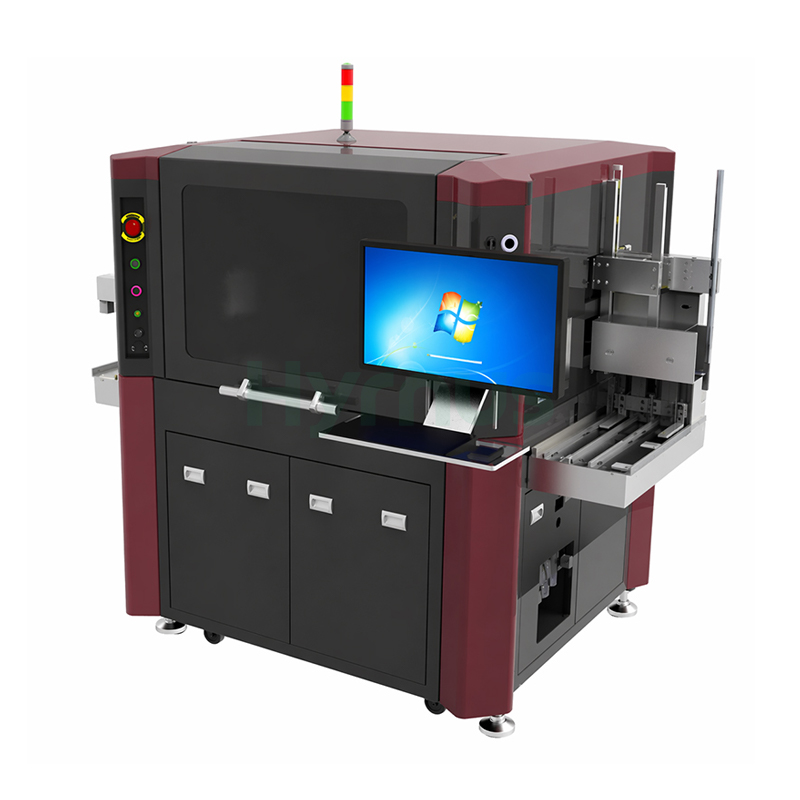

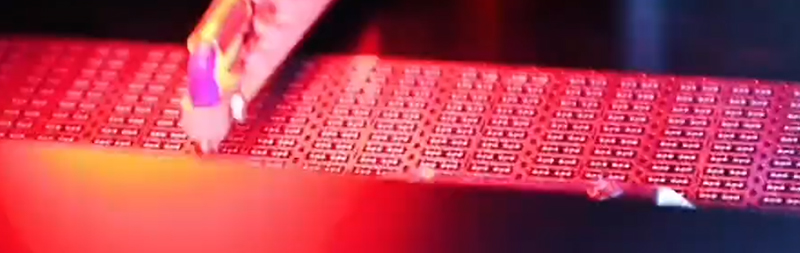

HY-GD08 ダイボンダー 120 msのサイクルタイムと28K UPHのスループットを実現し、X/Y位置決め精度は±30 μm、回転精度は≤ ±3°です。このシステムは、チップサイズが 0.25 × 0.25 mm から 5 × 5 mm、チップ厚が ≥ 100 μm の 8 インチウェハーを取り扱い、長さ 180 ～ 300 mm、幅 28 ～ 100 mm、厚さ 0.1 ～ 1 mm のリードフレームに対応し、マガジンサイズは長さ最大 310 mm、高さ最大 155 mm です。720 × 540 ピクセルのカメラを搭載し、256 段階のグレースケールレベルと 1/2 ピクセル (3.4 μm) の認識精度を 16 × 16 mm の範囲で実現しています。このシステムは、30 ～ 250 g の機械的吐出力を持つシングル スイング アーム グルー ヘッドを備え、空気圧または液体吐出モードをサポートしています。220V / 50Hz で動作し、定格電力は 1.2 kW、空気消費量は 10 L/min (外部真空あり) または 330 L/min (なし) です。 X8 Plusは、自動接着剤供給、自動校正、フレーム検出、マガジンローディング、ウェハ検出、および360°ウェハ回転機能を備えており、銀エポキシまたは絶縁接着剤プロセスを使用した中～高量生産の精密組立において、信頼性が高く高効率な性能を発揮します。

技術仕様

モデル	X8 Plus	X12 Plus	X8-L	X12-L	E8
オペレーティング·システム	Windows 7	Windows 7	Windows 7	Windows 7	Windows 7
サイクルタイム	120ミリ秒	140ミリ秒	240ミリ秒	240ミリ秒	90ミリ秒
UPH	28K	25,000ドル	15K	15K	40K
X/Y位置精度	±30μm	±30μm	±25μm	±25μm	±30μm
回転精度	≤ ±3°	≤ ±3°	≤ ±2°	≤ ±2°	≤ ±3°
ウェハーサイズ	8"	12インチ	8"	12インチ	8"
チップサイズ	0.25×0.25～5×5mm				0.15～1 mm
チップ厚さ	≥ 100 μm	≥ 100 μm	≥ 100 μm	≥ 100 μm	—
リードフレームサイズ	180～300 × 28～100 mm				—
リードフレームの厚さ	0.1～1 mm				—
雑誌サイズ	190～310mm				190～290mm
マガジンの幅	32～110mm				32～95mm
マガジンの高さ	100～155mm				—
カメラピクセル	256階調グレースケール				—
画像解像度	720×540ピクセル		1280×1024ピクセル		720×540ピクセル
認識精度	1/2ピクセル（3.4μm）		1/2ピクセル（2.4μm）		1/2ピクセル（3.4μm）
認識範囲	16×16 mm				—
接着剤ヘッド	シングルヘッド（スイングアーム式）		直線型		デュアルヘッド（スイングアーム）
吐出力	30～250g（機械式）		20～250g（プログラム可能）		30～250g（機械式）
調剤方法	表面塗布				—
ポンプの種類	3種類		デュアルポンプ		デュアルポンプ
吐出モード	空気圧式／液体ディスペンシング				カプセル化
フレーム固定	圧力／真空吸着				—
自動接着剤供給装置	サポート対象				—
自動キャリブレーション					サポートされていません
フレーム検出					—
読み込み中（雑誌）					—
ウェハー検出					—
ウェハーサイズ	8"	12インチ	8"	12インチ	8"
ウェハーフレームサイズ	220×220 mm	320×320 mm	220×220 mm	320×320 mm	230×230mm
ウェハー拡張	自動				リング型
ウェハー回転	360°				—
ストローク範囲	0～4mm				—
針の調整	電気				マニュアル
多軸	サポート対象				—
電源	220V / 50Hz				—
圧縮空気	0.6～1.0 MPa				—
真空	-0.6～-1.0 kPa				—
定格電力	1.2 kW	1.5kW	1.0 kW	1.2 kW	1.5kW
空気消費量	10 L/分（外部真空使用時）／330 L/分（真空不使用時）				10 L/分 / 420 L/分
