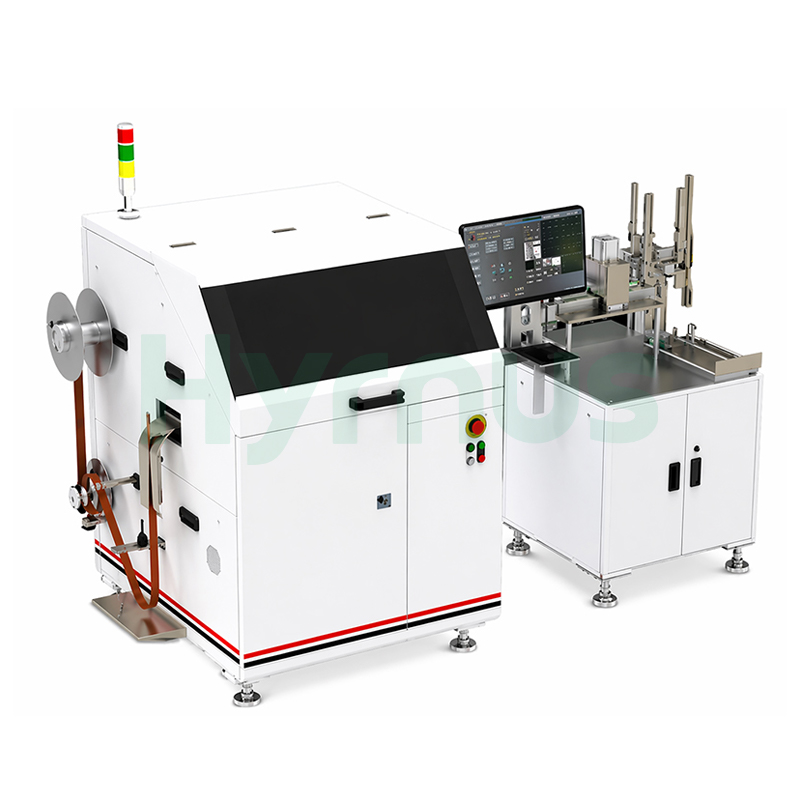

低消費電力デバイス向け高速共晶ダイボンディング装置

HY-TD8共晶ダイボンディングマシンこれは、低消費電力デバイスのパッケージング専用に設計された高速共晶ダイボンディング装置で、SOT23、SOT523、SOT723、SOT923、およびSOD123パッケージタイプに対応しています。

ブランド :
HYRNUS
商品番号 :
HY-TD8
注文（最小注文数量） :
1 Set
保証 :
One-Year Warranty and Lifetime Maintenance
支払い :
T/T
リードタイム :
7-35 Days
製品の原産地 :
China

今すぐお問い合わせください

低消費電力デバイス向け高速共晶ダイボンディング装置

HY-TD8 Dボンダー高速リニアボンディングヘッド、高精度テープ送り、最大 100 mm のリードフレームをサポートする超ワイドトラックにより、18,000 UPH 以上の処理能力を実現します。全軸で 0.5 μm の分解能を持つリニアモーター駆動により、10 × 100 mm のボンディング領域で ±38 μm @ 3σ の位置決め精度を実現し、0.2 × 0.2 mm から 1 × 1 mm までのダイサイズを 30～300 g のボンディング力で処理します。XK ビジョンシステム、8 つの加熱ゾーン、オプションのボンディング後検査およびツール摩耗監視機能を備え、180～240V AC、3.0 kVA の電力で動作し、寸法は 1828 × 1219 × 1676 mm、重量は 800 kg です。

製品の利点

高精度テープ送りシステム

安定した高速リニアボンディングヘッドは、共晶接合プロセスに最適です。

超ワイドなトラック設計により、最大100mmのリードフレームに対応

UPH 最大 18,000+ (LF) ≤ 60 mm、ダイサイズ0.3 mm × 0.3 mm）

製品性能

最適化されたハードウェア構成

高解像度デジタルカメラ

光学系の設計を改良し、より鮮明な画像を実現

強化された軌道構造

最大100mmのリードフレームに対応

高度な定温制御システム

工具交換にゲージは不要

ノズル交換が迅速に

シンプルな3点アライメント

操作は簡単で、最小限のトレーニングで済みます。

モデル	HY-TD8
電源	180～240 VAC、単相、50/60 Hz、3.0 kVA
圧縮空気	85 L/分、5.5 bar（清浄で乾燥した空気）
機械サイズ	1828 × 1219 × 1676 mm
重さ	800kg
X/Y軸	リニアモーター、分解能0.5μm
接着エリア	10 mm (X) × 100 mm (Y)
Z軸	リニアモーター、分解能0.5μm、ストローク40mm
シールドガス	0.1 MPa (H₂/N₂ 混合物（水素5～10％）
ダイサイズ	0.2 × 0.2 mm ～ 1 × 1 mm
ビジョンシステム	XK画像認識システム
ビジョンモード	特徴点検索、角度付きシングルポイントPR
雑誌サイズ	115～305 × 20～115 × 50～200 mm
リードフレームサイズ	リールタイプ、幅20～100mm、厚さ0.1～0.2mm
ボンドフォース	30g～300g
配置精度	±38 μm @ 3σ
暖房ゾーン	8つのゾーン
