チップおよび電子機器用ミニ高性能ダイボンダー
製品紹介

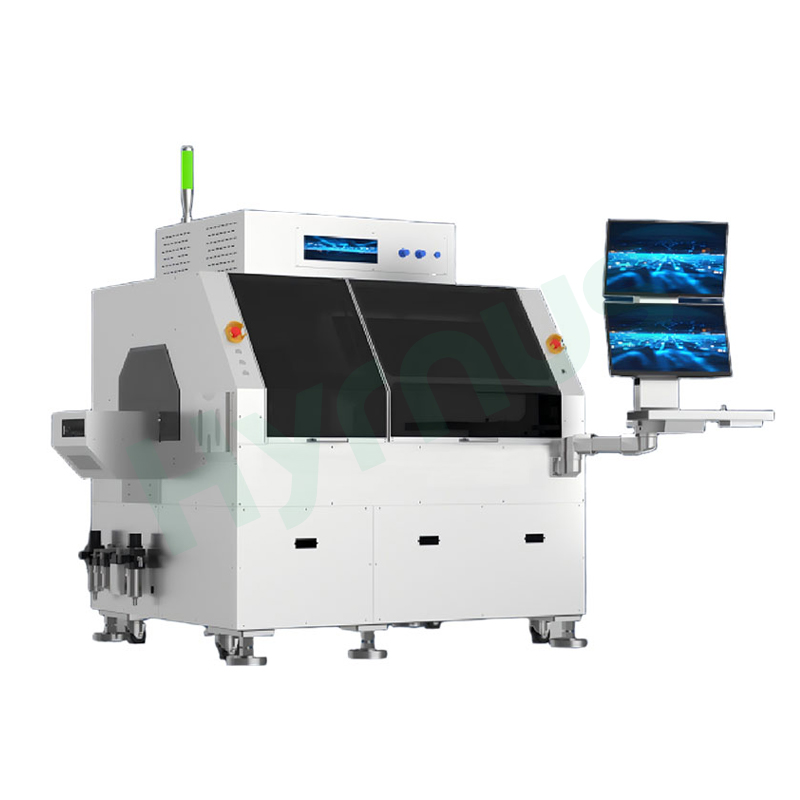

HY-MD660Mダイボンダーは、様々なダイ／デバイス供給フォーマットに対応し、完全自動配置が可能です。HY-MD660と同じ構造を採用し、独立したディスペンシングモジュールを省略することで、設置面積をさらに縮小しています。
主な用途
マルチチップパッケージング（フェイスアップ＆フリップチップ）
TRコンポーネント
DCIAC（データセンターおよび相互接続アプリケーションコンポーネント）
マイクロ波モジュール
光モジュール
ゼネラル・セミコンダクター・パッケージング
主な技術的特徴
業界独自のオーバーヘッドガントリー構造を採用することで、より広い移動範囲、より小型の装置、そしてより安定した精度を備えたダイボンディングソリューションを実現します。
これにより、±5µmの精度でグローバルな高精度ダイボンディングが可能になり、高精度、多機能、高互換性のダイボンディングプロセスに対するお客様の要求を満たします。
±5µmの高精度ダイボンディング
配置精度：±5µm @3σ
回転精度：±0.1°（3σ）
最大視認精度：1.7µm
作業領域：300 × 200 mm
オプションの非接触レーザー高さ測定モジュール
最大14個のEAノズルの自動交換に対応
最大5個のEAイジェクタピンの自動交換に対応
接着剤塗布機能を内蔵
「配置してから塗布する」プロセスフローをサポートします。
技術仕様
| アイテム | パラメータ |
| 名前 | 多機能高精度ダイボンダー |
| モデル | HY-MD660M |
| 回転精度 | ±0.1° @ 3σ（校正ダイ） |
| 配置精度 | X/Y位置決め精度：±5µm @ 3σ（校正用ダイ） |
| 回転範囲 | 結合ヘッド回転角度：0～360° |
| コペンハーゲン | CPH ±10μm: 2500 (標準ダイ) |
| CPH ±7μm: 1500 (標準ダイ) | |
| CPH ±5μm: 1000 (標準ダイ) | |
| ダイサイズ | 0.15～50 mm |
| 最大基材サイズ | 300 × 200 mm |
| ボンドフォース | オプション：10～1000gf、50～5000gf |
| 支持基板 | FR4、リードフレーム、ストリップ、キャリア、ボート、セラミック、ウェハ |
| 対応ダイタイプ | ウエハースリング、ワッフルパック、ジェルパック、フィーダー、ウエハースエキスパンダーリング、トレイ |
| 機器の寸法 | 2190 × 1450 × 1700 mm（ローダー／アンローダーを含む） |
| 機器の重量 | 2000 kg |
| 電源 | 220V 50/60Hz / 2.5kVA |
製品詳細
HY-ED022ダイボンダー 光通信および光デバイスパッケージング用途向けに開発されました。
HY-ED010ダイボンディングマシン これは、自動車用LEDおよび光電子半導体パッケージング用途向けに開発されたダイボンディング装置です。
HY-ED007金型取り付け機は、光通信、光モジュール、マルチチップモジュール（MCM）、3Dパッケージング、および光電子デバイスの用途向けに開発された高精度ダイアタッチ装置です。
HY-ED003ダイアタッチ装置は、光通信、光モジュール、マルチチップモジュール（MCM）、3Dパッケージング、および光電子デバイス用途向けに開発された高精度共晶ボンダーです。
HY-DB504ダイボンダーこれは、超高精度光電子および半導体パッケージング用途向けに開発された全自動ダイボンダーです。
HY-DB503ダイボンダーこれは、光電子および半導体パッケージング用途向けに開発された高速全自動ダイボンダーです。
HY-DB501ダイボンダーは、超高精度光電子および半導体パッケージング用途向けに開発された全自動ダイボンダーです。TOシリーズデバイス、フォトダイオード、レーザー、オプトカプラ、ミニLEDなどを対象とした光電子パッケージング向けに、±5μmの配置精度と±1°以内の角度制御による高精度なダイアタッチメントを実現します。
HY-DB500 ダイボンダー 本装置は、光電子デバイスおよび高精度半導体パッケージ向けに設計された、ハイエンドの全自動ダイボンダーです。卓越した安定性、インテリジェントな制御、モジュール式アーキテクチャを備え、TOシリーズデバイス、フォトダイオード、レーザー、オプトカプラ、ミニLED、および民生用光電子部品の大量生産に最適です。
