COBおよびCOCマルチチップ共晶パッケージング用全自動多機能ダイボンダー

製品紹介

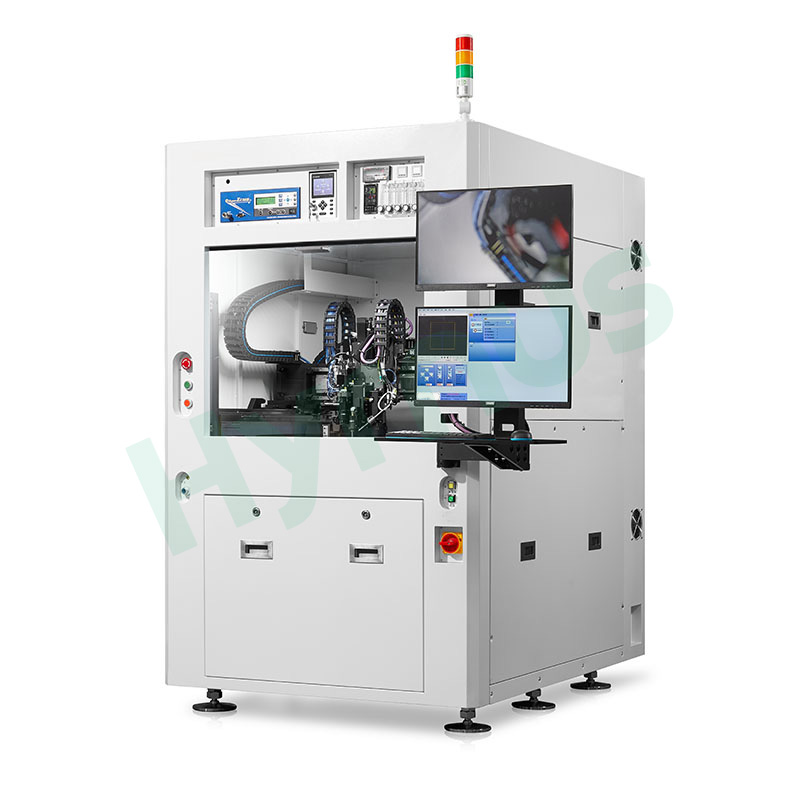

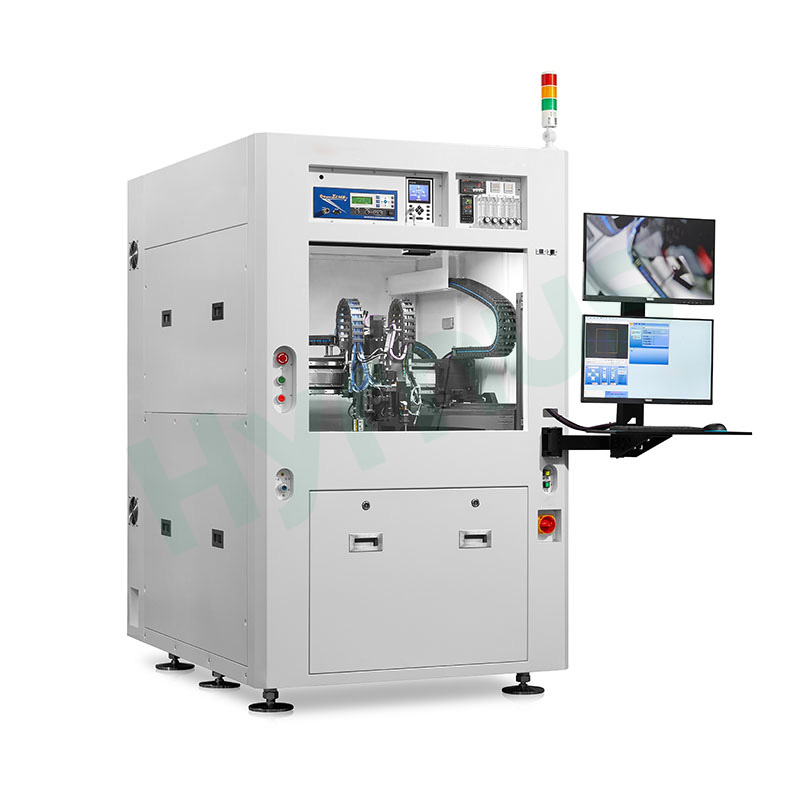

HY-GD800 全自動多機能ダイボンダー COB/COCプロセスにおけるマルチチップ実装および共晶パッケージング向けに設計されており、ディスペンシングダイアタッチと熱共晶ボンディングの2つのボンディング方式に対応しています。デュアルドライブガントリーと高精度CCD画像位置決めシステムを搭載し、ボンディングヘッドは吸引ノズルとディスペンシングチップを自動的に切り替えることができます。2/4インチダイトレイおよび6/8インチウェハに対応し、ウェハの自動ロード/アンロードが可能で、オプションのコンベアトラックを介して自動生産ラインに接続できます。また、すべてのボンディングレシピはカスタマイズ生産に合わせて完全に編集可能です。

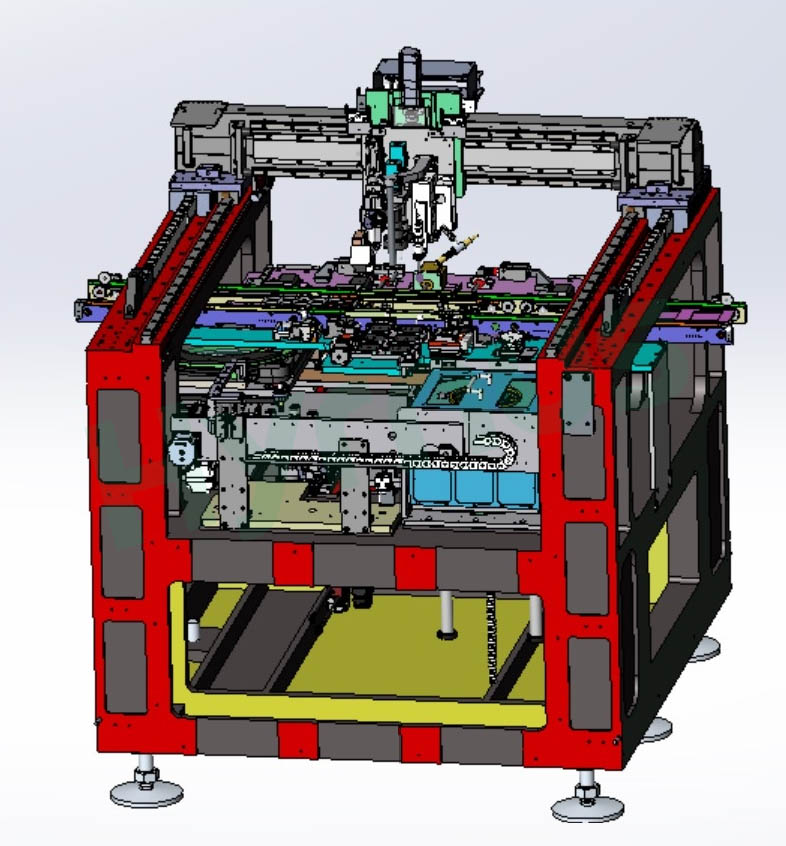

本装置は、560×560mmのXY移動範囲と±0.5μmの繰り返し精度を備えた安定したデュアルドライブガントリー、デュアルCCD、力制御、塗布、UVモニタリング機能を備えたオールインワンボンディングヘッド、構成可能な材料搬送プラットフォーム、および無人運転用の両面自動ローディングシステムを備えたユニバーサルキャリアという4つのコアモジュールで構成されています。高精度なパッケージング性能を保証するために、合計12種類の標準コンポーネントが装備されています。

構成部品リスト

製品の特徴

1. 高精度マルチチップダイアタッチおよび共晶パッケージングプロセス向けに設計されています。

2. COB/COC製造におけるディスペンシングダイアタッチまたは熱共晶接合による基板とチップの接合に適している。

3. デュアルリニアモーターガントリーと高精度CCDビジョン位置決めシステムを搭載し、優れた取り付け精度を保証します。

4. ボンディングヘッドは、吸引ノズルと吐出チップを自動的に切り替えて、さまざまな種類のチップに対応します。

5. 標準的な2インチおよび4インチのダイトレイ、6インチおよび8インチのウェハに対応。ウェハの自動ローディングおよびアンローディングをサポート。

6. インライン大量生産のために外部機械と接続できるオプションの基板コンベアトラックが利用可能

7. ユーザーは、接着レシピ、視覚的な位置決めパラメータ、および取り付けシーケンスを自由にカスタマイズできます。

主要機能モジュール



モジュール名	説明
1. デュアルドライブガントリーシステム	560×560mmのXY移動範囲を持つデュアルリニアモーター駆動ガントリーを採用し、広いスパンと長いストロークを実現。一体型鋳鉄ベースを搭載し、安定した動作と±0.5μmの高い位置決め再現性を実現しています。
2. ボンディングヘッドアセンブリ	Z軸は高精度リードスクリューとサーボモーターで駆動。デュアルCCDビジョンにより、0.1×0.1mmという微細なチップも認識可能。ZR力制御モジュールはノズルを自動切り替えし、20～500gの調整可能な接着力を実現。ディスペンシング、デュアル高さ測定、UV硬化、リアルタイムCCDモニタリングシステムを統合。
3. マテリアルハンドリングプラットフォーム	標準構成には、底面視CCD、キャリブレーションステージ、ノズル収納部、および力校正器が含まれます。オプションの付属品として、インラインコンベア、ウェハマガジン、定温共晶ステージ、および柔軟な供給と生産ラインへの統合を可能にする自動ローディング／ア​​ンローディングユニットがあります。
4. 材料運搬装置	標準的な2インチ/4インチのダイトレイ、基板キャリア、6インチおよび8インチのウェハに対応しており、様々なチップサイズでの生産をサポートします。
5. 自動積載・荷降ろしシステム	ケージ型トレイを備えた積載・排出ユニットは、機械の両側に設置可能です。完全自動の循環式供給・回収システムにより、無人での連続生産が可能です。
