HY-EBT505は、TOパッケージ専用の共晶接合装置で、TO56、TO9、TO38ベースに対応し、1つのベース上で2つの部品を同時に共晶接合できます。視覚位置決め機能、リニアモーターマニピュレーター、窒素保護付き定温共晶ステージに加え、組立ラインのロード/アンロード機能と真空ピックアップ検出構造を備え、高い実装精度と安定したプロセスを実現し、パッケージング手順を簡素化し、生産効率と完成品歩留まりを向上させます。
ブランド :
HYRNUS商品番号 :
HY-EBT505注文（最小注文数量） :
1 Set保証 :
One-Year Warranty and Lifetime Maintenance支払い :
T/Tリードタイム :
7-35 Days製品の原産地 :

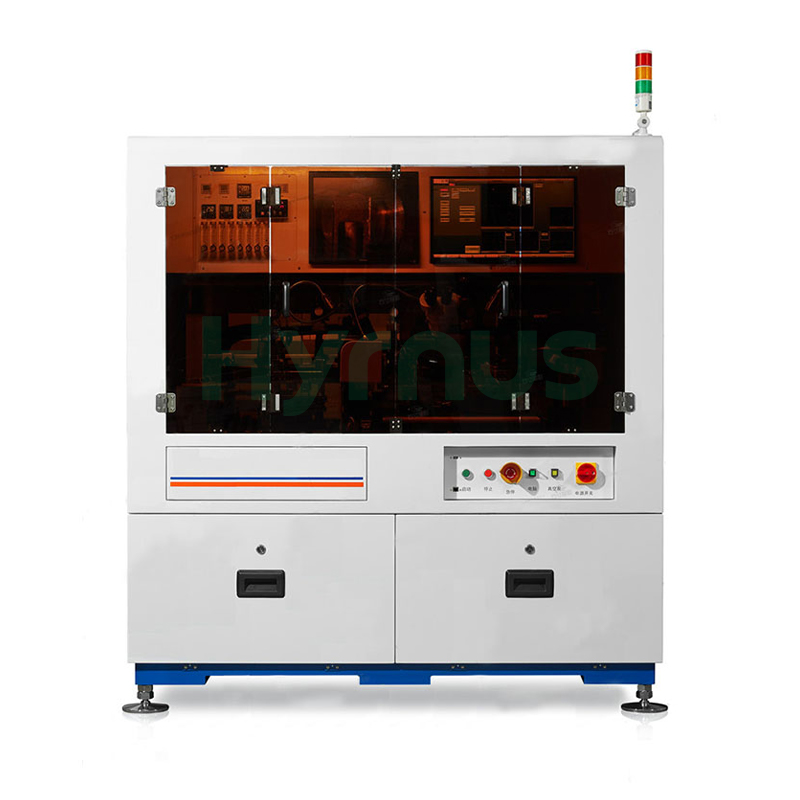

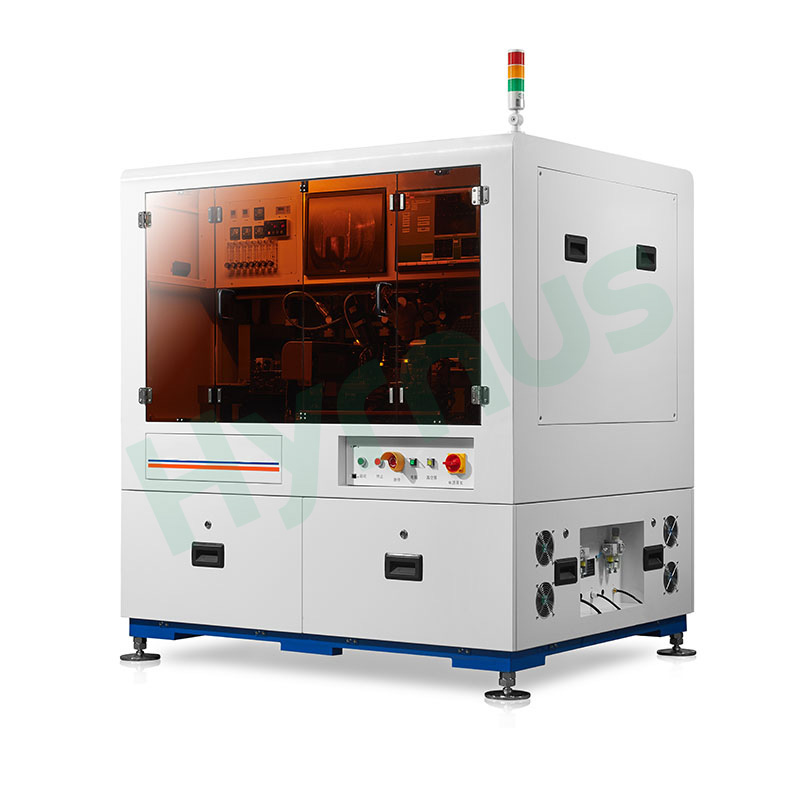

China全自動TOパッケージング共晶ダイボンダー（TO56/TO9/TO38対応）
製品紹介
HY-EBT505 全自動TOパッケージング共晶ダイボンダーTOパッケージング生産ライン向けに設計された専用の共晶装置です。TO56、TO9、TO38ベースに対応し、1つのベース上で2つのコンポーネントを同時に共晶接合することで、パッケージングワークフローを効率化します。本装置は、リニアモーター駆動の大理石鋼複合フレームを採用し、優れた位置決め精度と安定した長期動作を実現します。マルチステーション視覚位置決めシステム、リニアモーターマニピュレーター、窒素保護付き定温共晶ステージ、組立ライン積載・荷降ろし機構、真空ピックアップ検出ユニットを装備し、量産全体を通して超高精度の取り付け精度と一貫した処理性能を実現します。サブマウントとダイ用の内蔵校正ステージはすべて、材料のリアルタイム角度補正を提供し、手動調整頻度を効果的に低減します。複雑なパッケージング手順を大幅に簡素化し、生産効率を大幅に向上させ、標準化されたTOパッケージング製造の完成品歩留まりを向上させます。

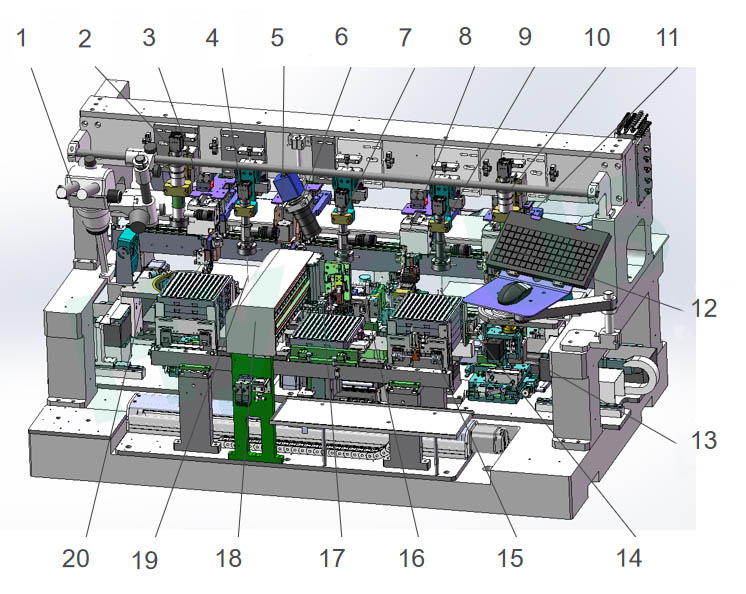

構成部品リスト
| いいえ。 | 英語名 |
| 1 | 顕微鏡機構 |
| 2 | ヒートシンク検索CCD1 |
| 3 | ヒートシンクピックアップマニピュレーター |
| 4 | ヒートシンク前面アライメントCCD2 |
| 5 | ヒートシンク取り付けマニピュレーター |
| 6 | CCD3のモニタリング |
| 7 | 共晶観察CCD4 |
| 8 | 金型取り付けマニピュレーター |
| 9 | ダイ前面アライメントCCD5 |
| 10 | ダイサーチCCD6 |
| 11 | ダイピックアップマニピュレーター |
| 12 | キーボードコンソール |
| 13 | ダイ＆ウェーハ機構 |
| 14 | 金型位置合わせ機構 |
| 15 | ソケット固定具の装填・取り外し機構 |
| 16 | 共晶段階 |
| 17 | 指をひっくり返す |
| 18 | ソケットピックアップマニピュレーター |
| 19 | ヒートシンク位置合わせ機構 |
| 20 | ヒートシンクとウェハー機構 |
製品の特徴
1.HY-EBT505これは、TO56、TO9、TO38規格に対応したTOベースにサブマウントを熱圧着するために設計された特殊な製造装置です。
2. 単一の基板上で2つの成分を同時に共晶接合できるため、包装工程が簡素化され、完成品の歩留まりが向上します。
3. サブマウントは、独立した識別、ピックアンドプレース、およびキャリブレーション機能を備えたダイシングブルーフィルムを介して供給されます。TOベースは、組立ラインでの積載および荷降ろし方式を採用することで、生産効率全体を向上させています。
4. 材料は、位置と角度補正を伴う視覚認識によって位置決めされ、高い接着精度が保証されます。
5. マニピュレーターノズルは真空ピックアンドプレース方式を採用しています。流量センサーが材料のピックアップ成功を検知し、窒素真空破砕ユニットを搭載することで生産精度を確保します。これにより、軽度で安定したピックアップ圧力を実現します。
6. 共晶ステージは、安定した温度制御と運転中の窒素保護を備えた定温構造を採用しており、信頼性の高い共晶接合結果を保証します。
7. X軸マニピュレータは、超高精度を維持しながら生産効率を向上させるために、リニアモーターによって駆動されます。
主要コンポーネントの概要
| コンポーネント名 | 説明 |
| 1. メインフレーム | 大理石とスチールの複合ベースを採用し、X軸はリニアモーター駆動です。位置決め精度は2μm、繰り返し精度は±0.5μmです。サブマウントのピックアップ＆ボンディング、ダイのピックアップ＆ボンディングをそれぞれ独立して行うための4組の独立したマニピュレーターを搭載し、安定した動作と優れた加工精度を実現します。 |
| 2. ピックアンドボンド機構 | ピックアップモジュールとボンディングモジュールに分かれています。回転機構を備えたボンディングノズルは、ボンディング中に二次的な角度補正を行います。ベークライト製ダイノズルは、柔軟な積層とダイ保護のために、20gから100gまでの調整可能なボンディング圧力に対応します。 |
| 3. ウェハーステージ | 6インチウェハーリングに対応し、XYモーションプラットフォームとイジェクタピンモジュールを内蔵しています。ダイ分離モードは2種類あり、ピンを上方に押し出すモードと、青色のフィルムを下に伸ばしてダイシングテープからダイを安定的に分離するモードがあります。 |
| 4. サブマウントおよびダイ校正ステージ | サブマウント校正ステージはθ回転補正に対応しています。ダイ校正ステージはGMT社製3軸XYθモーションシステムを採用し、基板角度のずれをリアルタイムで補正します。両ステージともノズル圧力を校正するための圧力センサーを備えています。 |
| 5. 指をひっくり返す | デュアルフィンガークランプ構造により、ベースの積載と荷降ろしがスムーズに行えます。クランプは90°反転機能を備えています。反転およびXY軸は完全にモーター駆動で、搬送効率と位置決め精度を両立させています。 |
| 6. 共晶段階 | 加熱チューブは±5の誤差で一定温度を維持します℃ 耐熱性。冷窒素と温窒素の二重供給により酸素を遮断し、高温下での基板と金型の酸化を防ぎます。また、予熱ゾーンにより確実な共晶接合を実現します。 |
| 7. 共晶段階の動作原理 | 1. 送りフィンガーがベースを共晶ステージに送り込む。2. 共晶ステージが下降し、ベースの位置を固定する。3. エジェクタロッドが上昇し、送りフィンガーが後退する。4. 圧縮ロッドがベースを固定し、正確な位置決めが完了する。 |
| 8. 自動積載・荷降ろしモジュール | すべてのステーションとZ軸はステッピングモーターで駆動され、スムーズな動作と正確な位置決めを実現します。組立ラインのステーション搬送設計を採用し、トラック幅を調整することで複数の材料トレイに対応可能です。 |
| 9. CCDビジョンシステム | 4倍ズームレンズとソフトウェアで調整可能なリング光源およびスポット光源を備えたHikvision製5MP産業用ビジョンアセンブリを4セット搭載した本装置は、6つのCCD検査ステーションを備えています。これらのステーションは、サブマウントの検索と修正、ダイの表裏識別、およびリアルタイム共晶モニタリングを独立して実行し、接合およびパッケージングの精度を大幅に向上させます。 |
| 10. 基地移送マニピュレーター | デュアルYZ軸連動機構により、高速かつ高精度な搬送を実現。ノズルにはバッファ構造とSMC真空検出センサーが内蔵されており、ベースピンが詰まった場合にバッファアラームを作動させて材料の損傷を防ぎます。 |
技術仕様
| アイテム | 仕様 |
| 機器の寸法 | 1690×1320×1820 mm |
| 重さ | 1500kg |
| 力 | 6kW |
| 気圧 | 0.4～0.6 MPa |
| 電圧 | 220V |
| 位置決め精度 | ±10 µm |
| 角度精度 | ±1° |
| ダイボンディング圧力 | 10～50g |
| ウェハーサイズ | 6" |
| 共晶段階 | 1セット（TO56、TO9、TO38に対応） |
| ダイサイズ | 0.2～1 mm |
